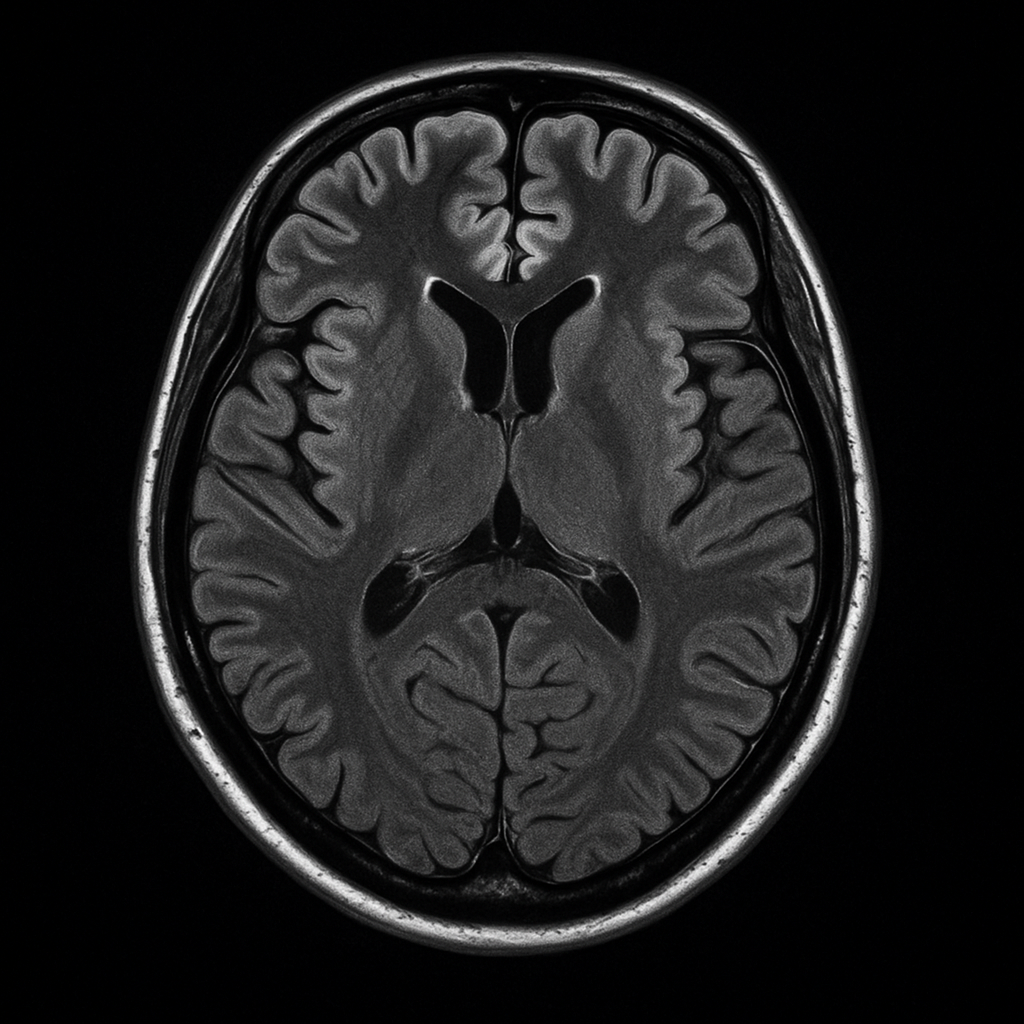

Desvendando a Ressonância Magnética: Uma Viagem ao Interior do Corpo

Como mencionei na minha apresentação, sou fascinado pela relação entre as máquinas e o corpo humano, e nenhum equipamento exemplifica melhor essa interação do que a Ressonância Magnética (RM). É uma tecnologia que nos permite ver o interior do corpo com uma clareza incrível, sem usar radiação ionizante (como os raios-X). Mas como ela realmente funciona? Vamos explorar os princípios por trás dessa maravilha da engenharia clínica.

O Ingrediente Secreto: A Água do Nosso Corpo

O nosso corpo é composto por cerca de 70% de água (H₂O). Cada molécula de água tem dois átomos de hidrogênio, e o núcleo de cada átomo de hidrogênio é um único próton. Pense nesses prótons como pequenos ímãs girando. Normalmente, eles apontam em direções completamente aleatórias.

Passo 1: O Grande Ímã

Quando um paciente entra na máquina de RM, ele é colocado dentro de um campo magnético extremamente forte — milhares de vezes mais forte que o campo magnético da Terra. Este campo magnético força uma grande parte desses pequenos "ímãs" (os prótons de hidrogênio) a se alinharem na mesma direção, como bússolas apontando para o norte.

Passo 2: O Pulso de Radiofrequência

Depois que os prótons estão alinhados, a máquina emite um pulso de ondas de rádio (radiofrequência - RF) sintonizado exatamente na frequência de rotação desses prótons. Este pulso de energia "excita" os prótons, fazendo com que eles saiam do seu alinhamento com o campo magnético principal. É como dar um "peteleco" em uma bússola para que ela perca seu alinhamento com o norte.

Passo 3: A Escuta do Sinal

Quando o pulso de RF é desligado, os prótons tentam "relaxar" e se realinhar com o campo magnético principal. Ao fazerem isso, eles liberam a energia que absorveram do pulso de RF. Essa energia é liberada como um sinal de rádio, que é captado por uma antena especial (a bobina de RF) da máquina.

Simulação Interativa

Para visualizar esses passos em ação, preparei uma simulação interativa. Use os botões abaixo para controlar o processo de RM. As linhas verdes representam o campo magnético principal (B₀), enquanto o círculo demarca o Campo de Visão (FOV) — a área exata que está sendo "fotografada".

Passo 4: Construindo a Imagem

Aqui entra a parte mais engenhosa. Diferentes tecidos do nosso corpo (gordura, músculo, cérebro etc.) contêm quantidades diferentes de água. Por causa disso, os prótons em cada tecido relaxam e liberam seu sinal em velocidades distintas. O computador da RM mede esses tempos de relaxamento diferentes.

Para saber *de onde* no corpo cada sinal está vindo, a máquina usa ímãs menores e variáveis, chamados bobinas de gradiente. Elas alteram ligeiramente o campo magnético em pontos específicos, fazendo com que os prótons em cada pequena região do corpo emitam um sinal com uma frequência única. O computador analisa todas essas frequências e tempos de relaxamento para construir uma imagem 3D detalhada, fatia por fatia.

O Papel da Engenharia Clínica

Garantir que esse processo complexo funcione perfeitamente é o nosso trabalho. A manutenção de um equipamento de RM envolve desde o controle dos níveis de hélio líquido para resfriar o supercondutor do ímã principal, até a calibração das bobinas de gradiente e de RF para garantir que cada sinal seja emitido e captado com máxima precisão. É uma dança delicada entre física, engenharia e medicina que permite salvar vidas todos os dias.
